ガビ〜ン!組み立て失敗

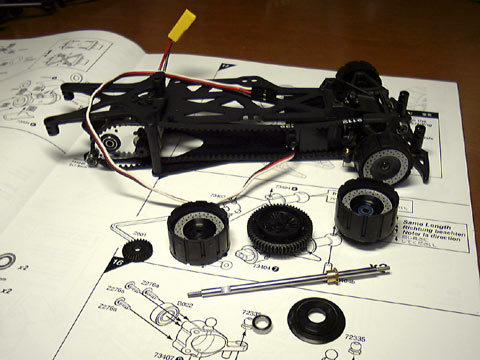

つい先日、ここの宣伝も兼ねてRCMxのマイクロRS4掲示板に電池の質問を書き込みに行ったのですが…。その時にリアデフ周りの書き込みがありまして、ちょうど私もサクっと作ったばっかりの箇所だったので、サクっとお返事を書き込みました。まぁ、よくある部品の付け間違いではないですか?みたいな…。 ところがですね、既に前輪部分も組上がっている私のマイクロRS4は、なぜか丸い部品が一つとベアリングが一つ、余っちゃってるんですよ。組み立て説明書を読み直してみたらですね。ななななーんと!「部品の付け忘れ」があるじゃないですか?! と言うことで、後輪付近の組み立てはやり直しになっちゃいました。トホホ。現在はご覧のありさま。ちなみに写真の手前に写ってる大小の丸い部品が余っていた部品です。 |

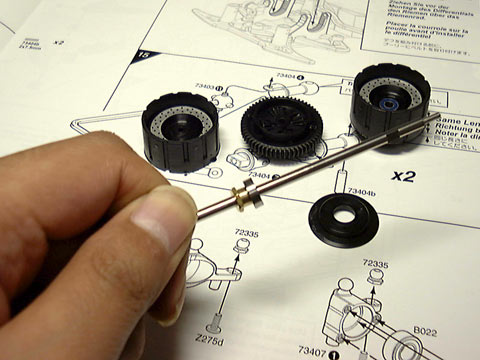

まずは、付け忘れていたベアリングを仮り組み。んぐぐ…き、キツっ。ってゆーか、入りません。微妙に入りそうで、やっぱり入りません。今日の組み立て(正しくは組み直し)は、これにて終了。 |
この金色の部分を紙ヤスリの#1000くらいで少しづつ削っていきます。削り過ぎると後戻り出来なくなってしまうので、ゆっくり慎重に作業します。もし削り過ぎてしまった場合は…。私なら、ちょっとくらいなら気にしません。ちょっとじゃなくても気にしないかもしれません。 |

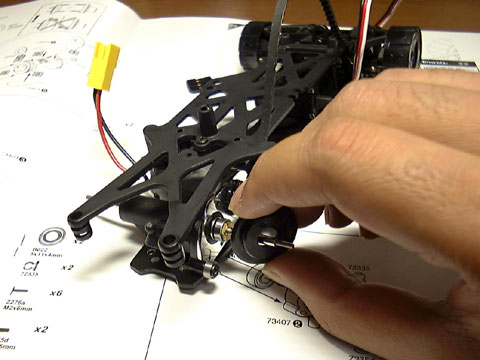

何と呼んだらよいのでしょうか…。デフの内部にある二つの大きな歯車の内側(モーター寄り)の方をシャフトに通してベルトをかけます。そういえばこの部品、本当に何と呼ぶのか分かりません。マイクロRS4の組立説明書は、とてもキレイに印刷されているのですが、キレイなだけで肝心の目的というか見出しというか、そういった事が書かれていないのですよ。まぁ、そんな事は書かれていなくても、組み立ては問題なく進められると思います。 |

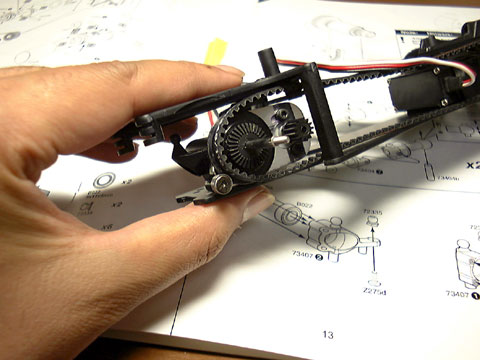

ココがちょっと面倒でした。タミヤや京商ならプーリーと呼ばれる部品をシャフトに通します。するとベルトが邪魔をして奥まで入ってくれないので、自転車のチェーンが外れた時の要領で、ベルトの下をちょっとだけプーリーに引っかけて、上に向かってプーリーをゆっくり回します。そのままグルグル回しながら、プーリーを奥まで差し込めばOKです。 ちなみに←の写真に写っているベルトを押さえる小さな丸い部品ですが、たまたま同じサイズのベアリングがあったので交換してみました。 |

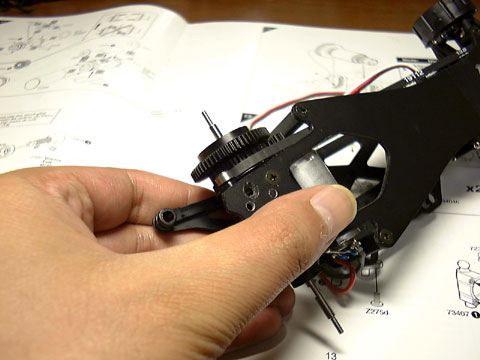

ココの部品名もちょっと怪しいのですが、デフ内部の小さい方のギア(歯車)…。えー、タミヤや京商で言うところのベベルギアを4つともすべて組み込んでから、デフ内部の大きい方のギアとホイールをかぶせて出来上がり…。のはずだったんですが、実は写真に写っているホイールの中央にはめる丸い部品を壊してしまいました。 組み立てる時も異様に堅くて苦労したんですが、直径を計るため外そうとしたらですね、これが案の定”激硬”で外れないんですよ。仕方なく粉々に砕いてやっと外す事ができたのですが、これは同じ大きさの代用可能な部品が見あたらず、ちょっと小さめのベアリングを入れてあります。なので私のマイクロRS4は右後輪がガタガタしてます。多少のガタガタは気にしない!これがオトコのおもちゃ流です。もっと細かい所を気にしましょう。 |

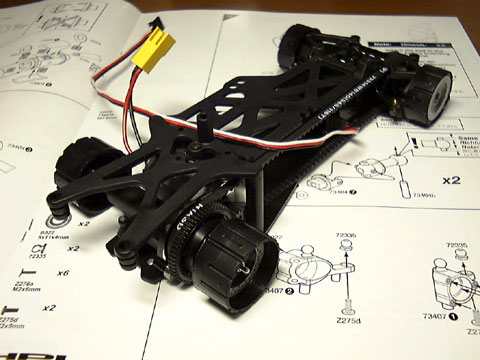

やっと元にもどりました。しかーし、何度もネジを締めたり緩めたりしたせいか、右後輪を止めてるネジがかなりユルユルになってしまいました。ここのネジは重要なので、後で交換しなくては…。ひとまず左側のネジと交換して一件落着。えっ。左側のネジですか?そこはユルユルのネジを渾身の力で締めてやりました。たぶん外す時に泣く事になると思います。 |
2001年 10月 7日
|
